يعمل شحن المركبات الكهربائية المدعوم بالبطاريات على أفضل وجه عندما يتوفر للموقع ما يكفي من الطاقة اليومية، لكن قدرة الشبكة اللحظية لا تكفي. فشاحنان سريعان بقدرة 150 kW لكل منهما، وحمل منشأة قدره 30 kW، وقدرة استيراد متاحة من الشبكة قدرها 100 kW، تنشئ متطلب دعم من البطارية قدره 230 kW. وهذا يتجاوز بالفعل فئة KRL-B261L بقدرة 125 kW، لذا ينتقل التقييم الأولي من KRL إلى KRL-B522L بقدرة 250 kW وطاقة 522 kWh.
ينبغي أن يظل تسلسل الشراء بسيطًا: تزامن الشواحن → فجوة القدرة في الموقع → فئة قدرة KRL → مدة الدعم → طاقة البطارية → نافذة إعادة الشحن. تأتي الطاقة الاسمية بوحدة kWh بعد فجوة القدرة، لأن بطارية كبيرة لا تستطيع تعويض محول أصغر من المطلوب.
يغطي طراز KRL-B261L من KRL فئة 125 kW بطاقة اسمية تبلغ 261 kWh. ويرفع طراز KRL-B522L هذا الحد إلى 250 kW و522 kWh. وتتيح هذه القيم الاسمية المنشورة لمتطلبات الشحن تحديد فئة المعدات بدلًا من اختيار التخزين على أساس سعة البطارية وحدها.
احسب فجوة قدرة الشحن قبل اختيار طاقة البطارية
لا تحتاج البطارية إلا إلى تغطية الجزء من الطلب المتزامن الذي لا تستطيع تغذية الموقع توفيره. والمعادلة الآمنة للتقييم الأولي هي:
P_{BESS}=max(0,\ P_{EV}+P_{site}-P_{grid}-P_{PV,usable})
حيث:
- \(P_{EV}\) هي قدرة الشواحن المتوقع طلبها في الوقت نفسه؛
- \(P_{site}\) هو حمل المنشأة المتزامن؛
- \(P_{grid}\) هي قدرة الاستيراد من الشبكة المتاحة لظرف التشغيل ذاك؛
- \(P_{PV,usable}\) هي القدرة الكهروضوئية التي يمكنها بالفعل تعويض طلب الموقع خلال الفترة نفسها.
P_PV,usable لا يمثل القدرة الاسمية للألواح الكهروضوئية ولا أقصى خرج شمسي خلال اليوم. ولا ينبغي أن يبرر توليد منتصف النهار اختيار فئة قدرة بطارية أصغر لذروة شحن مسائية. كما أن قيم الدخل الكهروضوئي المنشورة البالغة 120 kW و240 kW لطرازي B261L وB522L تمثل حدودًا منفصلة للمنتجين؛ ولا ينبغي إضافتها إلى قيم التيار المتردد الاسمية البالغة 125 kW أو 250 kW للإيحاء بخرج تيار متردد أعلى مما تنشره KRL.
| حالة الشحن | دعم البطارية المطلوب | المسار الأولي من KRL |
|---|---|---|
| شاحنان 2 × 100 kW + حمل موقع 20 kW − شبكة 100 kW | 120 كيلوواط | KRL-B261L |
| شاحنان 2 × 150 kW + حمل موقع 30 kW − شبكة 100 kW | 230 كيلوواط | KRL-B522L |
| شواحن 3 × 150 kW + حمل موقع 40 kW − شبكة 150 kW | 340 kW | خزانتان من B522L هما أول خيار للتقييم في التوصيل المتوازي |
لا ينبغي لحالة 340 kW أن تنتقل مباشرة إلى نظام من فئة محطات الطاقة. فخزانتان من B522L توفران وحدة البناء المنشورة التالية بقدرة 250 kW لتقييمها. ويصبح مسار KRL من فئة محطات الطاقة بقدرة 750 kW وطاقة 1.5 MWh أو أكبر أكثر ملاءمة عندما يجعل نمو عدد الشواحن مستقبلًا أو تيار AC أو عدد الكابلات أو تخطيط الموقع أو استراتيجية التوسع تجميع خزائن 250 kW أقل جاذبية. ويغطي مسار اختيار فئة أنظمة تخزين الطاقة التجارية والصناعية KRL C&I ESS الأوسع نطاقًا منطق الانتقال هذا.
استخدم KRL-B261L عندما يظل الدعم المؤقت ضمن 125 kW
شاحنان بقدرة 100 kW لكل منهما، وحمل موقع قدره 20 kW، وقدرة استيراد من الشبكة قدرها 100 kW، تترك عجزًا قدره 120 kW:
200+20-100=120 kW
يوفر KRL-B261L قدرة اسمية 125 kW في التشغيل المتصل بالشبكة والمنفصل عنها، وطاقة بطارية اسمية 261 kWh، وأقصى تيار متردد 189 A، و120 كيلوواط كحد أقصى لمدخلات الطاقة الكهروضوئية، وتوصيلًا ثلاثي الطور بجهد 400/230 Vac. كما تنشر KRL مواصفات التبريد السائل للبطارية والتشغيل المتوازي لما يصل إلى 10 وحدات.
فئة القدرة البالغة 125 kW هي ما يهم أولًا. تبلغ القدرة الاسمية الإجمالية للشواحن 200 kW، لكن الشبكة توفر بالفعل 100 kW من احتياجات الموقع. ولا يحتاج التخزين إلا إلى سد الفجوة المتبقية.
ثم تُفحص الطاقة انطلاقًا من مدة هذا الدعم البالغ 120 kW:
| فترة الدعم | متطلب الطاقة الأولي |
|---|---|
| 15 min | 30 kWh |
| 30 min | 60 كيلوواط·ساعة |
| 60 min | 120 كيلوواط·ساعة |
| 90 min | 180 كيلوواط·ساعة |
| 120 min | 240 كيلوواط·ساعة |
هذه قيم المتطلبات من جانب الحمل، وليست طاقة تيار متردد مضمونة التسليم من بطارية بسعة 261 kWh. ولا تزال الطاقة النهائية القابلة للاستخدام تعتمد على نطاق حالة الشحن SOC المعتمد، وفواقد التحويل، والاحتياطي التشغيلي، والأحمال المساعدة، ودرجة الحرارة، وحالة البطارية.
تتمثل ميزة الشراء في نقطة دخول محددة عند 125 kW. فالموقع الذي لديه عجز قدره 120 kW لا يحتاج إلى الانتقال تلقائيًا إلى خزانة بقدرة 250 kW لمجرد أن القدرات الاسمية للشواحن تبدو كبيرة. وينبغي أن تُبقي عملية اختيار أنظمة تخزين الطاقة التجارية فحصَي القدرة والطاقة منفصلين للسبب نفسه.
انتقل إلى KRL-B522L عندما تتجاوز الفجوة 125 kW
شاحنان بقدرة 150 kW لكل منهما، وحمل موقع قدره 30 kW، وقدرة استيراد من الشبكة قدرها 100 kW، تترك:
300+30-100=230 kW
تقل قدرة وحدة B261L واحدة بمقدار 105 kW عن هذه المتطلبات. ويغير KRL-B522L حدود المعدات إلى قدرة اسمية متصلة بالشبكة 250 kW، وقدرة اسمية منفصلة عن الشبكة 250 kW، وطاقة بطارية اسمية 522 kWh، وأقصى تيار متردد 375 A، وخرج ثلاثي الطور بجهد 400/230 Vac.
لذلك يدخل طلب 230 kW ضمن فئة B522L بهامش قدرة اسمية يبلغ نحو 20 kW في مرحلة التقييم الأولي. وتحرك هذا الانتقال قدرة المحول، لا جاذبية رقم أكبر بوحدة kWh.
تتضمن المواصفات المنشورة لطراز B522L أيضًا 240 كيلوواط كحد أقصى للطاقة الكهروضوئية الواردة، و2 من قنوات MPPT، وتبريدًا سائلًا للبطارية، ومنفذ مولد الديزل، وتشغيلًا متوازيًا لما يصل إلى ست وحدات، وغلاف بطارية بتصنيف IP65، ونطاق تشغيل من −10°C إلى 55°C. ولا تكتسب هذه المعايير أهميتها إلا عندما تغير قرار المشروع. فقد يقلل سقف الدخل الكهروضوئي الأكبر الضغط على الشبكة لإعادة الشحن حيث يتوفر فائض شمسي متزامن؛ وتتيح إمكانية التوازي مسارًا عمليًا لتجاوز كتلة قدرة واحدة بقدرة 250 kW.
يوضح تكوين الطاقة الشمسية والتخزين والديزل بقدرة 250 kW وطاقة 522 kWh كيفية اجتماع وظائف المعدات هذه في فئة B522L.
اجتياز فحص القدرة لا يثبت كفاية نافذة الطاقة
يمكن لمحول بقدرة 250 kW معالجة العجز اللحظي بينما تظل البطارية تفتقر إلى طاقة قابلة للاستخدام تكفي لفترة التشغيل المطلوبة. وينشئ الدعم نفسه البالغ 230 kW متطلبات طاقة مختلفة جدًا:
| مدة الدعم | متطلب الطاقة الأولي |
|---|---|
| 15 min | 57.5 kWh |
| 30 min | 115 kWh |
| 45 min | 172.5 kWh |
| 60 min | 230 kWh |
| 90 min | 345 kWh |
| 120 min | 460 kWh |
يمثل رقم 522 kWh الخاص بطراز KRL-B522L طاقة البطارية الاسمية، لا طاقة تيار متردد مضمونة عند الشواحن. ويجب أن يراعي تحديد الحجم النهائي للمشروع حدود SOC وفواقد التحويل وسياسة الاحتياطي والأحمال المساعدة ودرجة الحرارة وحالة البطارية.
لا ينبغي تحويل الطاقة اليومية للشواحن تلقائيًا إلى سعة بطارية. إذ يمكن لقدرة الشبكة مواصلة تغذية الحمل وإعادة شحن البطارية بين الذروات، ولذلك يحدد حجم التخزين وفق متطلبات تغطية العجز المؤقت، وليس بالضرورة وفق كامل طاقة المركبات الكهربائية اليومية. وتتعامل عملية تصميم أنظمة تخزين الطاقة التجارية مع قدرة PCS وطاقة البطارية وإمكانية إعادة الشحن بوصفها مسائل تصميم منفصلة.
استخدم طلب الساعة الأولى لاختبار اندفاع الشحن الأولي
يستخدم المكتب الأمريكي المشترك للطاقة والنقل وNREL مفهومي الساعة الأولى ويوم التصميم كإحدى طرق تحديد الحجم المناسب للشحن السريع بالتيار المستمر المدعوم بالبطاريات. وهي ليست معيارًا عالميًا، لكنها مفيدة لأنها تفصل دفعة الطلب المرتفع الأولى عن توازن الطاقة ليوم كامل.
تعرّف دراسة حالة NREL للشحن السريع بالتيار المستمر المدعوم بالبطاريات الساعة الأولى بأنها ساعة واحدة من الشحن المتزامن للمركبات من جميع المنافذ، بدءًا من نظام تخزين طاقة مشحون بالكامل. وينبغي لمشروع KRL تطبيق هذا المفهوم على حركة المركبات ونمط الشواحن الخاصين به بدلًا من نسخ افتراضات NREL المتعلقة بممرات النقل.
لنفترض تركيب أربعة شواحن بقدرة 150 kW لكل منها، لكن بيانات التشغيل تبين أن شاحنين فقط يتزامنان عادةً. فالتصميم انطلاقًا من القدرات الاسمية للأربعة يفترض طلب شحن متزامنًا قدره 600 kW، رغم أن التزامن المتوقع عالي القدرة يبلغ 300 kW. ويؤدي تجاهل التزامن تمامًا إلى الإخفاق المعاكس.
تعبير عملي للطاقة هو:
E_{buffer}=Σ max(0,\ P_{charger\ demand}-P_{available\ supply})×Δ t
تنعكس النتيجة مباشرة على اختيار المنتج. فإذا ظل عجز القدرة المتزامن ضمن 125 kW، وناسبت ميزانية الطاقة المتحقق منها منصة 261 kWh، يظل B261L ضمن المقارنة. وحين يتجاوز العجز 125 kW، يصبح B522L أول خزانة من KRL للتقييم، بشرط اجتياز نافذة طاقته القابلة للاستخدام الفحص أيضًا.
استخدم طاقة يوم التصميم للتحقق من قدرة البطارية على استعادة شحنها
تختبر الساعة الأولى اندفاع الطلب. ويسأل يوم التصميم عما إذا كان من الممكن تكرار الخدمة نفسها دون وصول البطارية إلى الذروة التالية مستنزفة.
تتطلب طريقة يوم التصميم لدى NREL أن تكون قدرة الشبكة المتاحة مساوية على الأقل لمتوسط طلب الشحن في يوم التصميم، بينما تغطي البطارية الفترات التي يرتفع فيها طلب الشحن فوق مستوى قدرة الشبكة ذلك. ويمنع هذا التمييز التعامل مع التخزين كمصدر طاقة دائم.
في تكييف على مستوى المشروع تكون فيه الطاقة الكهروضوئية المتزامنة متاحة تشغيليًا، يمكن توسيع فحص الطاقة اليومية إلى:
E_{available}=E_{grid}+E_{usable\ PV}
ومقارنته مع:
E_{required}=E_{EV\ charging}+E_{site\ load}
هذه المعادلة التي تشمل الطاقة الكهروضوئية امتداد على مستوى المشروع، وليست معيار يوم التصميم لدى NREL نفسه.
ضعف القدرة عند الذروة مع كفاية الطاقة اليومية حالة مناسبة بقوة للدعم المؤقت بالبطاريات. أما النقص المستمر في الطاقة اليومية فليس كذلك. فإذا اجتازت وحدة B522L واحدة اختبار القدرة 250 kW لكنها لم تستطع استعادة ما يكفي من SOC قبل فترة الشحن التالية، فلا تكون إضافة خزانة أخرى منطقية إلا عندما تظل الشبكة والطاقة الكهروضوئية القابلة للاستخدام توفران طاقة كافية لإعادة ملء كتلة التخزين الأكبر.
تصف ورقة إرشادات المكتب المشترك بشأن تخزين الطاقة بالبطاريات لمحطات شحن المركبات الكهربائية مبدأ التشغيل الأساسي نفسه: يسحب نظام BESS الطاقة بمعدل معتدل ويطلقها بسرعة عندما يتطلب الشحن السريع قدرة أكبر مؤقتًا.
استخدم الدخل الكهروضوئي فقط عندما يحسن نافذة إعادة الشحن
تحدد إعادة الشحن ما إذا كان من الممكن تكرار نتيجة الصباح لاحقًا خلال اليوم. وتتضمن المواصفات المنشورة لطراز KRL-B261L 120 كيلوواط كحد أقصى لمدخلات الطاقة الكهروضوئية، بينما يرفع B522L هذا السقف إلى 240 كيلوواط.
لنفترض وجوب استعادة 180 kWh قبل فترة الانشغال التالية. يمثل فائض شمسي قابل للاستخدام بمتوسط 90 kW لمدة ساعتين:
90 kW×2 h=180\text{ kWh}
هذا مجرد مثال توضيحي لتوازن الطاقة. وتظل حدود شحن البطارية وSOC وفواقد التحويل وحمل الموقع والإشعاع الشمسي الفعلي عوامل واجبة المراعاة.
تظهر ميزة KRL عندما يتوفر للموقع فائض شمسي نهاري ذو قيمة. ويمكن لمشروع لديه فائض مستمر قابل للاستخدام قدره 180–200 kW الاستفادة من فئة الدخل الكهروضوئي الأكبر لطراز B522L البالغة 240 kW، مع مراعاة التصميم الكهروضوئي الكامل وحدود شحن البطارية. فالتوافق مع الطاقة الشمسية وحده ليس نقطة البيع؛ بل تكمن القيمة في استعادة SOC بصورة أسرع دون إجبار كامل متطلبات إعادة الشحن على المرور مجددًا عبر اتصال محدود بالشبكة.
قارن وحدة B522L واحدة بوحدتين من B261L كبنيتين مختلفتين
الحساب متشابه:
2×125 kW=250 kW
2×261\text{ kWh}=522\text{ kWh}
لكن التركيب ليس متماثلًا. تركز وحدة B522L واحدة المتطلبات في خزانة واحدة بمواصفات 250 kW / 375 A. وتشكل وحدتان من B261L كتلتَي تحويل بمواصفات 125 kW / 189 A لكل منهما، وموضعين للخزانتين، ومسارين للتوصيلات الخارجية.
| مسألة المشروع | وحدة B522L واحدة | وحدتان من B261L |
|---|---|---|
| إجمالي قدرة المحولات الاسمية | 250 كيلوواط | 2 × 125 kW |
| الطاقة المقننة للبطارية | 522 كيلوواط·ساعة | 2 × 261 kWh |
| فئة أقصى تيار متردد | 375 أ | 189 أ لكل خزانة |
| الترتيب المادي | خزانة واحدة | خزانتان |
| نمط التوسع | كتلة واحدة أكبر | تخطيط كتل أكثر معيارية |
| التوصيلات الخارجية | مسار خزانة رئيسية واحد | مساران للخزانتين |
قد يفضل مركز شحن مدمج يحتاج إلى دعم بطارية قدره 230 kW وحدة B522L واحدة لأن متطلباته تلائم كتلة قدرة واحدة. وقد يكون لدى مستودع ذي مجموعات شواحن منفصلة مكانيًا سبب لمقارنة خزانتين أصغر. وتحسم الحماية والكابلات والعزل للصيانة والمساحة المتاحة وتخطيط الشواحن المستقبلي الاختيار بينهما.
تتعامل مقارنة KRL بين وحدتين من B261L ووحدة واحدة من B522L مع ذلك بوصفه اختيارًا للبنية، لا مجرد اختيار حسابي.
وسّع النظام فقط عندما يغير نمو الشواحن المتطلبات
لا يهم عدد الشواحن المستقبلي إلا عندما يغير التزامن أو المدة أو كليهما. وانطلاقًا من مثال 230 kW، تؤدي إضافة شاحن ثالث بقدرة 150 kW إلى فجوة نظرية قدرها 380 kW إذا شحنت الشواحن الثلاثة معًا:
450+30-100=380 kW
تؤدي ثلاثة أنماط نمو مختلفة إلى مشتريات مختلفة:
- منافذ أكثر، مع التزامن نفسه: قد تظل فئة 250 kW كافية.
- تزامن أعلى: تصبح خزانتان من B522L أول خيار للتقييم في التوازي قبل النظر في مسار من فئة محطات الطاقة.
- قدرة الذروة نفسها، وفترة انشغال أطول: قد تلزم طاقة إضافية دون زيادة قدرة المحول.
تتضمن المواصفات المنشورة لطراز B522L التشغيل المتوازي لما يصل إلى ست وحدات. وتظل المشاريع التي تتوسع إلى أكثر من خزانة واحدة بحاجة إلى فحص المحول ومعدات الفصل والتوصيل والحماية ومسارات الكابلات ومساحة التركيب وإعادة الشحن. وتوفر مجموعة منتجات تخزين الطاقة KRL C&I المسار الأوسع للمنتجات عندما تتجاوز متطلبات الشحن فئة الخزانة الواحدة.
الدعم المؤقت بالبطاريات لا يعالج عجزًا مستمرًا في الطاقة
يعالج التخزين مشكلة توقيت القدرة؛ ولا يولد طاقة يومية. فالمستودع الذي يتطلب 3,600 kWh في يوم التصميم، بينما لا تستطيع تغذية الشبكة والطاقة الكهروضوئية القابلة للاستخدام توفير سوى 2,900 kWh، يظل لديه عجز قدره 700 kWh/يوم:
3,600-2,900=700\text{ kWh/day}
زيادة سعة البطارية تؤخر الاستنزاف فحسب. والحلول المستدامة هي زيادة قدرة الشبكة، أو زيادة التوليد القابل للاستخدام، أو خفض متوسط طلب الشواحن، أو إطالة نافذة إعادة الشحن، أو تغيير جدولة الأسطول، أو استخدام موقع شحن آخر.
يعزز هذا الحد توصية KRL بدلًا من إضعافها. وينبغي اختيار B261L وB522L لأن فئات القدرة والطاقة المنشورة لهما تلائم متطلبات دعم مؤقت مقاسة، لا لأن بطارية أكبر تستطيع إخفاء تغذية طاقة أصغر من المطلوب.

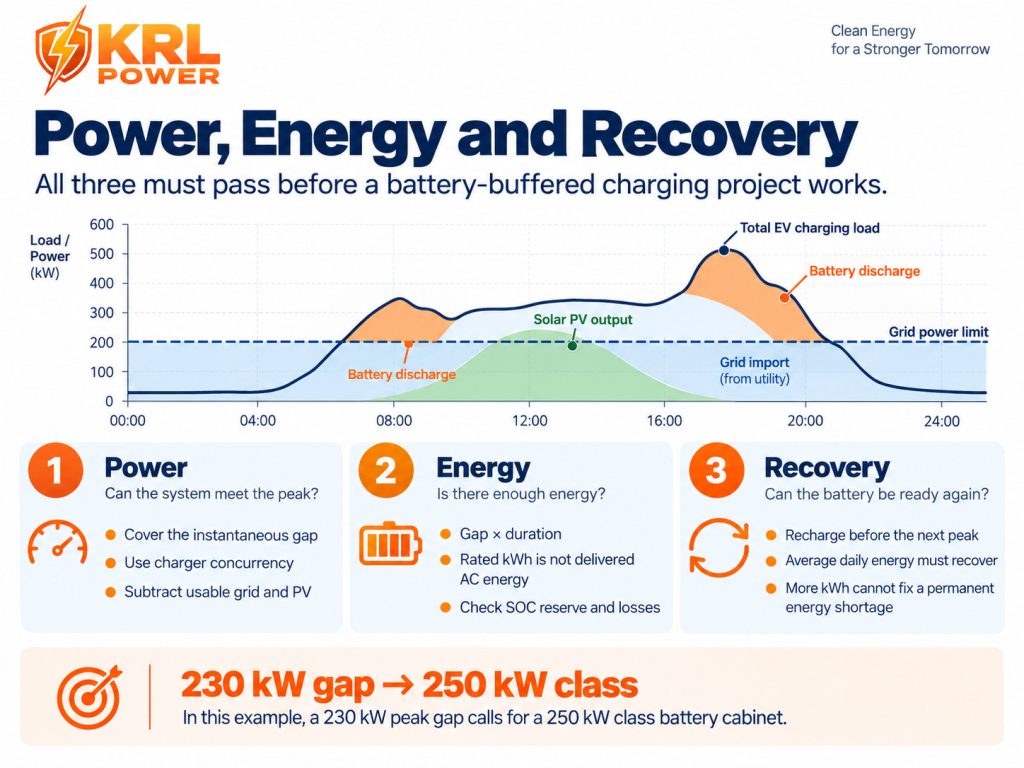

اختر منتج KRL على أساس القدرة والطاقة واستعادة الشحن معًا
يستخدم التقييم النهائي ثلاثة أسئلة: ما حجم العجز المتزامن، وكم من الوقت يجب أن يغطيه التخزين، وهل يستطيع الموقع استعادة ما يكفي من SOC قبل الذروة التالية؟

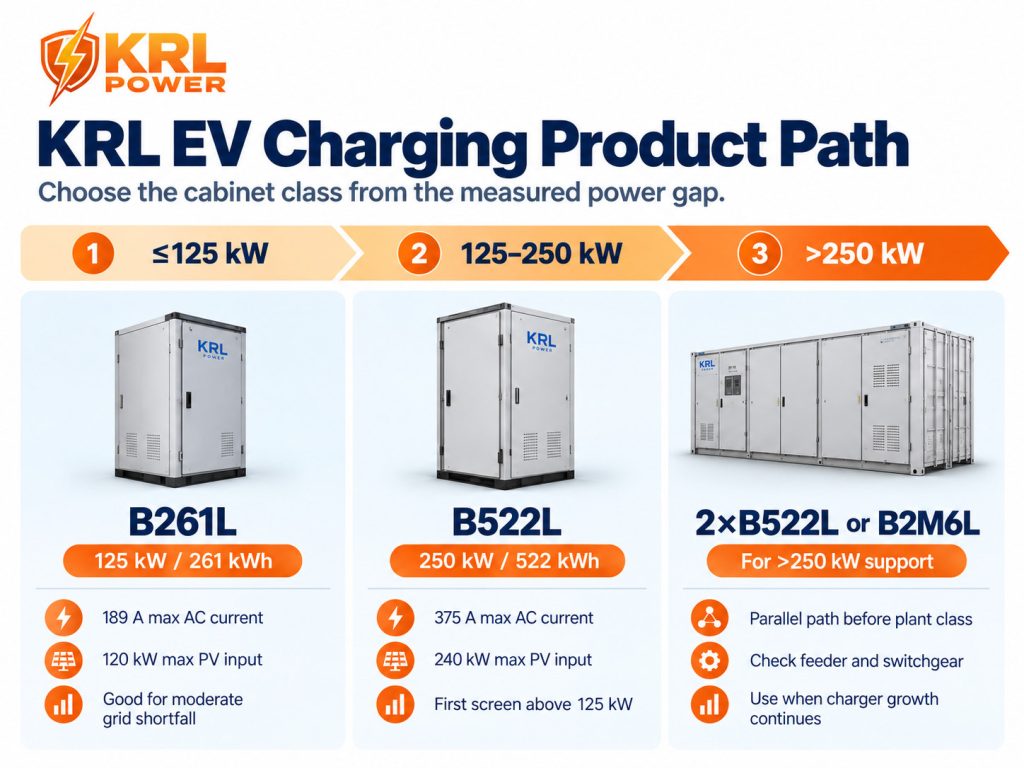

| نتيجة الموقع | المسار الأولي من KRL |
|---|---|
| فجوة قدرة ≤125 kW مع اجتياز نافذة الطاقة المتحقق منها | KRL-B261L |
| فجوة قدرة >125 kW و≤250 kW مع نافذة طاقة كافية | KRL-B522L |
| فجوة قدرة >250 kW ولكن ضمن نطاق عملي لتجميع الخزائن | خزانتان أو أكثر من B522L، مع مراعاة تصميم النظام |
| نمو الشواحن أو بنية الموقع يجعل تجميع خزائن 250 kW غير جذاب | انتقل إلى مسار KRL من فئة محطات الطاقة |
| القدرة كافية لكن خزانة واحدة تفتقر إلى نافذة الطاقة المطلوبة | أضف سعة طاقة أو راجع استراتيجية التشغيل |
| متوسط طاقة يوم التصميم يتجاوز الطاقة القابلة للاستعادة من الشبكة + الطاقة الكهروضوئية القابلة للاستخدام | عالج مشكلة إمداد الطاقة قبل إضافة التخزين |
تظهر ميزة المنتج في القرار نفسه. يوفر B261L فئة دخول بقدرة 125 kW وطاقة 261 kWh مع دخل كهروضوئي 120 kW. وينقل B522L الموقع إلى 250 kW / 522 kWh مع دخل كهروضوئي 240 kW وتبريد سائل للبطارية وكتلة قدرة أكبر في خزانة واحدة. ولا ينتقل العميل إلى الفئة الأعلى إلا عندما تتطلب ذلك متطلبات الشواحن المقاسة أو مدة الطاقة أو استراتيجية التوسع.
