KRL Power a rédigé ce document système commercial de stockage d'énergie Guide pour un scénario d'approvisionnement anonymisé d'un hôpital nigérian : installation photovoltaïque existante, phase initiale de stockage de l'ordre de 250 kWh et objectif futur de puissance de 1 MW. L'acheteur a besoin d'un système C&I (commercial et industriel) destiné à une installation en extérieur, doté d'un onduleur intégré et d'une garantie documentée couvrant la batterie et le système de contrôle de puissance (PCS). Cet article propose à l'hôpital, au maître d'œuvre (EPC) et au consultant en électricité une séquence d'approvisionnement permettant de définir les spécifications de la première phase, de tester ses interfaces et de préserver la marge nécessaire à une future extension.
La décision immédiate consiste à définir les spécifications opérationnelles de la phase 1 et à fournir les mêmes informations techniques à tous les soumissionnaires. Une hiérarchie de charge bien définie, une sélection spécifique au modèle, une interface photovoltaïque documentée et un plan d'extension des interfaces permettent à l'hôpital de comparer des propositions complètes sur une base commune.
Utiliser le scénario d'approvisionnement comme liste des données d'entrée du projet
This anonymized buyer requirement is a procurement scenario. The final project requires an electrical study, site survey, approvals and an approved equipment selection. The table separates the buyer’s request from the information required for a project decision.
| Données d'entrée du projet issues de la fiche d'exigences | Signification du terme « approvisionnement » | Informations requises avant la sélection finale |
|---|---|---|
| Site d'un hôpital nigérian | Examiner le comportement du réseau local, l'exposition aux conditions météorologiques, l'itinéraire d'importation et le plan de desserte du site | Adresse du site, conditions de conception environnementales et procédure d'autorisation locale |
| Installations photovoltaïques existantes | Mettre en place l'onduleur photovoltaïque, l'interface de commande et le dispositif de protection | Schéma unifilaire photovoltaïque, modèle d'onduleur, micrologiciel et capacité CA/CC disponible |
| Objectif initial : environ 250 kWh | Sélectionnez une catégorie de produits commercialisés dont les performances énergétiques se rapprochent de la plage requise. | Profil de charge essentielle, durée de fonctionnement cible, réglage de la réserve et charge auxiliaire |
| Objectif futur : 1 MW | Protéger les futurs appareillages de commutation, les systèmes de commande, les terrains et les tracés de câbles | Calendrier de mise en œuvre de l'extension, objectif de puissance, objectif énergétique et modes de fonctionnement définitifs |
| Installation C&I en extérieur | Vérifier les conditions relatives au boîtier, à la fondation, à l'accès, au levage et au passage des câbles | Aménagement du site, plans de génie civil, risques d'inondation et tracés des câbles |
| Onduleur intégré et préférence pour le LiFePO4 | Verify the actual battery–PCS architecture and published model data | Étude sur la tension alternative, la configuration des phases, l'interface du générateur et les dispositifs de protection |
La demande de 250 kWh correspond à la puissance initiale. L'objectif de 1 MW correspond à la puissance future. Chaque valeur doit s'appuyer sur ses propres bases de conception approuvées, notamment en ce qui concerne les conditions d'exploitation, la protection, les systèmes de commande et la disposition des équipements. Le cahier des charges doit définir ces deux horizons afin que les fournisseurs puissent établir un devis pour l'ensemble de la première phase et identifier les dispositions relatives à l'extension.
Définir la hiérarchie de charge de l'hôpital avant de sélectionner la capacité énergétique
La demande électrique d'un hôpital comprend des charges aux conséquences et aux modes de fonctionnement très variés. Le total enregistré pour un site donné peut masquer les différences entre un circuit de sécurité des personnes, une salle de diagnostic, la chaîne du froid d'une pharmacie, une pompe à eau et un bureau administratif. L'équipe électrique doit établir un ordre de priorité à partir du relevé des charges du site avant de choisir la puissance nominale du tableau électrique ou du système de contrôle de puissance (PCS).
- Group A — continuity-critical circuits: circuits defined by the hospital’s licensed electrical designer and protected through the approved hospital electrical architecture.
- Group B — clinical support circuits: les charges liées aux laboratoires, à la pharmacie, au diagnostic, aux communications, à l'eau et aux services techniques du bâtiment, selon un ordre de remise en service convenu.
- Group C — revenue and operations circuits: les charges liées à l'enregistrement, à la facturation, à l'éclairage, à la cuisine ou à l'hébergement, sélectionnées par l'équipe opérationnelle de l'hôpital.
- Group D — deferrable circuits: loads that can be scheduled around the available energy window under the hospital’s written operating rules.
Pour chaque groupe, l’ingénieur de l’établissement doit fournir les données relatives à la demande par intervalle, les hypothèses de démarrage des moteurs, la durée d’autonomie requise, les détails concernant l’onduleur et le groupe électrogène existants, la réserve de charge prévue et l’historique de production photovoltaïque. Ces données constituent une base énergétique définie pour chaque fournisseur. Elles permettent également à l’hôpital de comparer des devis préliminaires portant sur les mêmes charges et le même objectif d’autonomie. Cette approche plus globale est conforme à KRL Power’s commercial energy storage system design guidance, qui part de l'objectif d'exploitation et des données du site.
Utilisez la première phase pour une charge de fonctionnement définie
Une armoire initiale d'une capacité de 250 kWh s'avère utile lorsque le site définit à l'avance son mode de fonctionnement. Il peut s'agir, par exemple, de l'autoconsommation d'énergie solaire pendant une période de la journée convenue, de la gestion de la demande pour certaines charges, du soutien d'un groupe électrogène selon une séquence écrite, ou encore de l'alimentation de secours pour un groupe de charges essentielles défini. Chaque mode de fonctionnement nécessite un programme de contrôle et un test de réception distincts.
| Service opérationnel | Fournitures destinées à l'hôpital | Pièces justificatives à joindre à la proposition | Preuve d'acceptation |
|---|---|---|---|
| Autoconsommation solaire | Courbe de production photovoltaïque, charge diurne et période tarifaire | Interface photovoltaïque, calendrier de charge et hypothèses d'exportation | Évolution des relevés indiquant les périodes de charge et de décharge convenues |
| Prise en charge des charges essentielles | Circuits prioritaires et durée requise | Schéma unifilaire, séquence de transfert et limite de puissance | Essai fonctionnel réalisé en présence de témoins, conformément au programme de charge approuvé |
| Coordination des générateurs | Puissance nominale du générateur, commandes et objectif en matière de carburant | Interface du générateur, autorisations de commande et verrouillages | Séquence testée de démarrage, de transfert de charge et de rétablissement |
| Gestion de la demande | Point de comptage, structure tarifaire et objectif de consommation | Logique EMS, propriétaire du point de consigne et disposition des compteurs | Exportation des données du compteur indiquant la plage horaire d'exploitation convenue |
The hospital should assign one owner to each operating rule. The owner of the EMS dispatch logic, the owner of the PV interface, the owner of the transfer equipment and the owner of the operating schedule should appear in the project responsibility matrix. KRL’s Présentation générale des systèmes BMS, PCS et EMS fournit un vocabulaire utile pour cette discussion, tandis que les documents de projet sélectionnés définissent les détails de l'interface de liaison.
Comparer les options de baies KRL publiées pour la phase de 250 kWh
The customer requirement is approximately 250 kWh. KRL’s public catalogue lists two nearby 125 kW C&I cabinet configurations. The selection depends on the approved load schedule, site environment, installation plan and future-system architecture.
| Décision | Question concernant l'hôpital | Justificatifs du projet |
|---|---|---|
| Énergie | Quelle est l'énergie de charge autorisée que la première phase doit fournir pendant la plage de fonctionnement indiquée ? | Données relatives à la demande par intervalle, programme de charge critique, définition des réserves et calcul de l'énergie utilisable |
| Puissance | Quelle puissance continue et de courte durée les circuits sélectionnés doivent-ils consommer, compte tenu des conditions de démarrage des moteurs convenues ? | Étude de charge, caractéristiques du moteur, analyse des dispositifs de protection et séquence de transfert approuvée |
| Expansion | Quelle sera la topologie définitive qui permettra d'atteindre l'objectif futur de 1 MW ? | Schéma unifilaire approuvé, étude de l'installation de commutation, descriptif des commandes et plan d'implantation des équipements |
| Modèle KRL publié | Puissance nominale en courant alternatif | Puissance nominale | Refroidissement / protection | Signal d'extension publié | Conforme au cahier des charges du client |
|---|---|---|---|---|---|

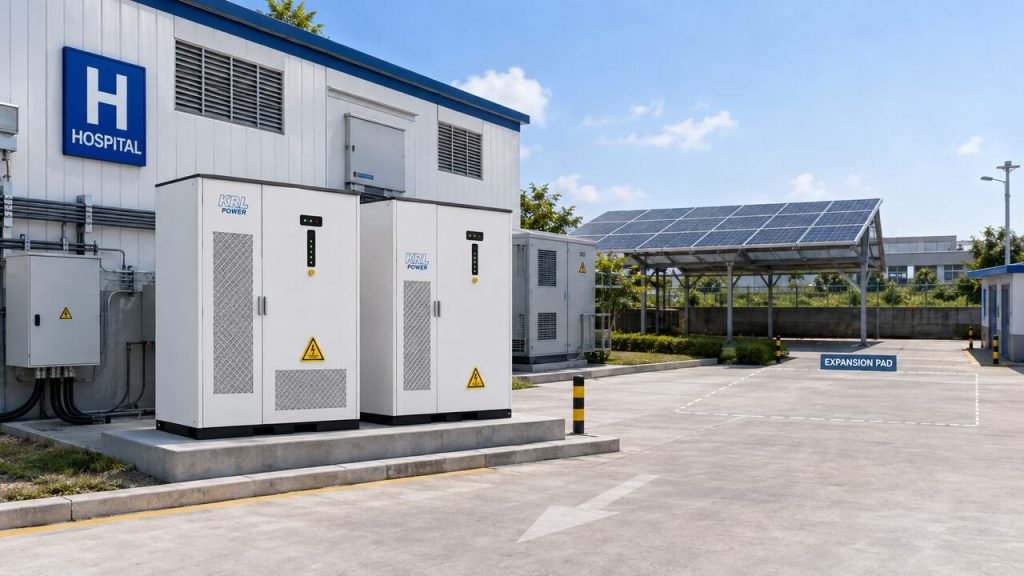

| KRL-B241 | 125 kW en réseau et hors réseau | 241 kWh LiFePO₄ | Climatiseur industriel ; IP54 | Jusqu'à 10 unités en parallèle | Classe énergétique publiée la plus proche de la première phase à refroidissement par air demandée |
| KRL-B261L | 125 kW en réseau et hors réseau | 261 kWh LiFePO4 | Refroidissement par liquide ; boîtier de batterie IP65 | Jusqu'à 10 unités en parallèle | Classe énergétique la plus proche lorsque l'équipe de projet privilégie la configuration à refroidissement par liquide telle qu'elle a été publiée |
The KRL-B241 public page lists a 120 kW PV input, 400/230 Vac, 50/60 Hz, a generator interface, RS485/WiFi and a stated switching time below 10 ms. Its public dimensions are 1,190 × 1,170 × 2,260 mm and its stated weight is approximately 2,520 kg. The KRL-B261L page lists 120 kW PV input, 400/230 Vac, 50/60 Hz, a generator interface, RS485/WiFi, a stated switching time below 10 ms and up to 10 parallel units. The Page produit KRL-B261L 125 kW / 261 kWh enregistre les détails du modèle publiés.
The supplier must confirm the selected system’s final topology, protection, controls, equipment arrangement and operating modes. The site engineer must also confirm the actual AC architecture, energy boundary, auxiliary consumption and operating limits before either cabinet enters a final proposal. Product-level source review can begin with the Page produit KRL-B241 125 kW / 241 kWh.

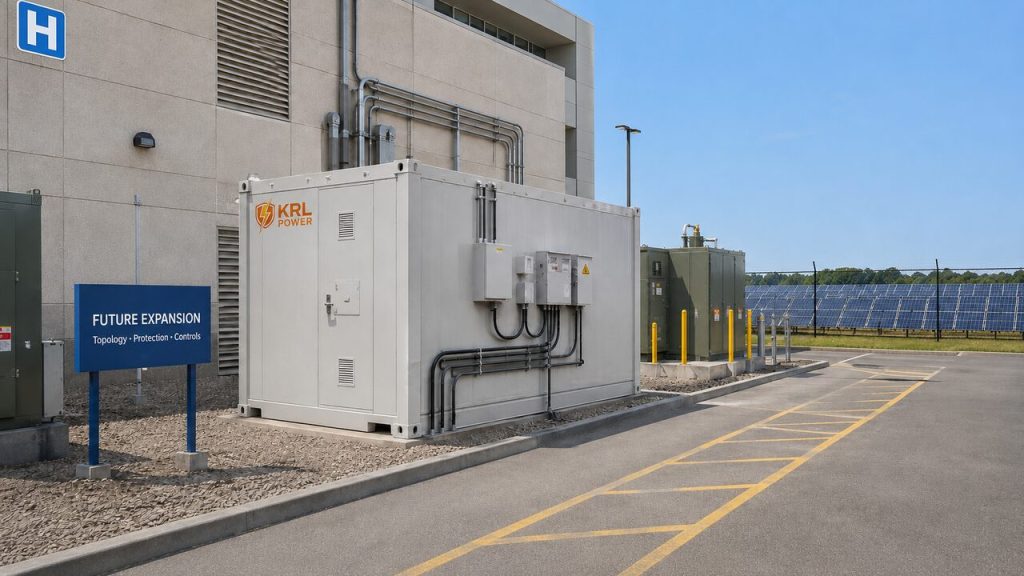

Préciser les limites de l'extension de 1 MW dans l'appel à propositions de la première phase
Un objectif de puissance future de 1 MW doit faire l'objet d'une mention explicite dans l'appel d'offres de la première phase. Le cahier des charges, le plan d'implantation, le schéma unifilaire et le programme des commandes doivent respecter les limites d'extension approuvées. La puissance utilisable future, la topologie des équipements et les dispositifs de protection restent des décisions techniques propres à chaque projet.
Dispositions relatives aux installations électriques et aux travaux de génie civil
- Prévoir les emplacements nécessaires pour les tableaux électriques basse tension, les tracés des lignes d'alimentation et les emplacements des dispositifs de protection, conformément au concept d'extension approuvé.
- Indiquez sur le schéma unifilaire le point final de raccordement commun, les points de comptage et le schéma de mise à la terre et de mise au neutre.
- Prévoir les emplacements des équipements, les voies d'accès aux équipements, les parcours de levage, les tranchées pour câbles, le drainage et les espaces nécessaires à l'entretien pour chaque phase ultérieure.
- Consignez les points de raccordement photovoltaïques disponibles et les hypothèses relatives à la croissance future du parc photovoltaïque séparément du plan d'extension du système de stockage d'énergie par batterie (BESS).
- Intégrer dans le périmètre du contrat EPC l’étude finale relative au niveau de défaillance, l’étude de sélectivité et les exigences en matière d’autorisations locales.
Mesures de contrôle et dispositions d'exploitation
- Définir l'autorité de commande du système de gestion de l'énergie (EMS) pour l'ensemble des établissements hospitaliers, les commandes des installations photovoltaïques, les commandes des groupes électrogènes, le système de contrôle et de commande (PCS) du système de stockage d'énergie par batterie (BESS) et toute passerelle de gestion technique des bâtiments.
- Tenez à jour un registre soumis à un contrôle de version pour les cartes des compteurs, les adresses réseau, les priorités d'alarme, les versions de micrologiciel et les fichiers de paramètres.
- Préciser la séquence de fonctionnement pour le fonctionnement normal sur le réseau, la recharge solaire, le soutien par générateur, la maintenance programmée, le fonctionnement en îlot (le cas échéant) et le rétablissement du réseau.
- Mettre en place un système d'accès basé sur les rôles pour le personnel d'exploitation, le personnel de service et le responsable du suivi du projet.
Dispositions commerciales
- Demandez une nomenclature détaillée de la première phase, ainsi qu'un tableau séparé indiquant les marges prévues pour les extensions.
- Demandez à chaque soumissionnaire de préciser ce qui est inclus et ce qui est exclu en ce qui concerne les travaux de génie civil, les appareillages de commutation, les dispositifs de protection, l'intégration des systèmes de contrôle, le fret, la mise en service et les autorisations locales.
- Request product-specific warranty documents, operating conditions, service contacts and claim-evidence requirements. Compare each bidder’s model code, scope owner and claims-evidence route.
- Préparer le dossier de transfert des documents : plans, exportations des paramètres, numéros de série, rapports d'essais, manuels d'utilisation et dossiers de formation.
The KRL product catalogue currently contains both cabinet and container product classes. A future 1 MW requirement warrants a dedicated technical comparison with KRL’s published Configuration de conteneurs de la classe 1 MW / 2 MWh. Son tableau public sert de référence. La conception de l'extension de l'hôpital reste soumise à l'étude finale du projet.

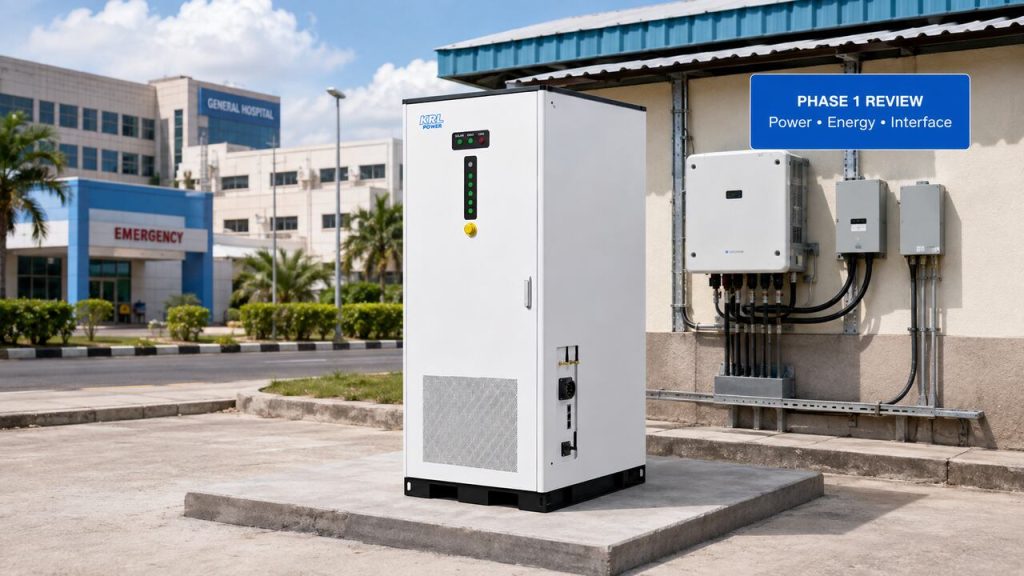

Examiner l'interface photovoltaïque existante avant de lancer l'appel d'offres
The hospital’s existing solar PV must enter the technical review as a defined interface. Give each shortlisted supplier the PV inverter model, AC or DC coupling arrangement, installed capacity, protection layout, communication protocol and operating settings. The selected solution needs a model-specific engineering review.
- Fiches techniques des onduleurs photovoltaïques et registres de mise en service sur site.
- Schéma unifilaire actuel et liste des éléments du tableau de distribution.
- Historique de la production photovoltaïque et données des compteurs d'importation de l'hôpital.
- Schémas des équipements de secours et de transfert actuels.
- Données figurant sur la plaque signalétique des groupes électrogènes existants et informations relatives aux contrôleurs, lorsque ces groupes font toujours partie du site.
- Carte des communications, règles relatives à Internet et à la cybersécurité, ainsi que liste des contacts à contacter en cas d'alerte.
Dans le cadre d'une sélection concrète, l'équipe hospitalière peut examiner KRL Power’s C&I system-selection guide et le Guide sur les onduleurs pour systèmes de stockage d'énergie de 100 kW. La proposition finale doit préciser la combinaison de modèles retenue, les plans, les limites de contrôle et le calendrier des essais.
Élaborer un dossier de proposition prêt à être soumis à un hôpital
Un dossier d'appel d'offres cohérent offre à chaque soumissionnaire les mêmes références en matière d'équipement, d'intégration, de mise en service et d'étendue des prestations. Il permet également de comparer clairement les offres portant sur l'ensemble du projet et les prix relatifs à des équipements partiels.
| Exigences relatives à la proposition | Pourquoi cela doit figurer dans la demande |
|---|---|
| Numéro de modèle exact du BESS et du PCS | Associe chaque paramètre indiqué à un produit identifié |
| Puissance nominale et énergie nominale | Définit le point de départ publié pour le calcul du projet |
| Base de calcul de l'énergie utile | Affiche la plage de fonctionnement, la réserve, la consommation auxiliaire et les limites de conversion |
| Interfaces photovoltaïques, de générateurs et de raccordement au réseau | Définit la connexion et le périmètre de contrôle |
| Calendrier des charges essentielles | Établit un lien entre le fonctionnement sur batterie et les priorités de continuité des soins hospitaliers |
| Aménagement du site et exigences en matière de génie civil | Définit les responsabilités en matière de pose, de fondations, de drainage, de câblage et de dégagements |
| Calendrier des mesures de protection et de contrôle | Définit la propriété des compteurs, l'acheminement des alarmes et la hiérarchie des commandes |
| Plan de mise en service et de réception | Définit les éléments de preuve requis avant le transfert |
| Tableau des garanties et des prestations de service | Précise les équipements couverts, les conditions d'exploitation, la procédure à suivre en cas d'incident et les pièces justificatives à fournir pour les déclarations de sinistre |
KRL Power can review this package with the hospital’s selected load schedule and electrical documents. The Gamme de systèmes de stockage d'énergie KRL C&I fournit un point de départ validé pour la famille de produits. La proposition de projet doit identifier une configuration précise ainsi que les responsabilités qui y sont associées.
Planifier les tests de réception en fonction du déroulement des opérations hospitalières
Le plan de transfert doit respecter les obligations opérationnelles stipulées dans le contrat. Une démonstration du produit prend toute sa valeur lorsqu’elle permet de vérifier les limites de puissance convenues, le parcours de surveillance, la réponse aux alarmes et la séquence de rétablissement.
- Vérifier l'identité de l'équipement, son numéro de série et le schéma unifilaire de l'installation.
- Vérifiez le barème de facturation photovoltaïque convenu ainsi que les relevés des compteurs.
- Testez la séquence de chargement prioritaire approuvée par l'équipe chargée des installations de l'hôpital.
- Vérifier les signaux de communication, la transmission des alarmes, les commandes d'urgence et la responsabilité des commandes.
- Consigner la coordination du générateur lorsqu'elle est prévue dans le mode de fonctionnement approuvé.
- Exportez les paramètres définitifs, le registre du micrologiciel et la matrice d'accès des utilisateurs.
- Enregistrez les présences aux formations, les consignes d'entretien et les contacts en cas d'escalade.
- Approuver un calendrier des contrôles de conformité qui définit les responsabilités de l'hôpital, de l'EPC et du fournisseur pour chaque contrôle et chaque rapport de clôture.
Ces données aident l'hôpital à mener à bien la première phase et à préparer une extension en bonne et due forme. KRL’s commercial backup-power guidance peut aider à définir les questions relatives à la continuité qui doivent figurer dans le plan opérationnel.
Parcours décisionnel pour le scénario d'approvisionnement hospitalier
Le scénario d'approvisionnement suit un enchaînement clair : définir la hiérarchie des charges de l'hôpital et les missions de la première phase ; choisir une classe de 241 kWh ou 261 kWh figurant dans les publications à l'issue de l'étude électrique ; prévoir la capacité des appareillages de commutation, de l'agencement et des commandes en fonction de l'échelle future approuvée ; et comparer les propositions des fournisseurs à l'aide d'une matrice technique et commerciale unique.
Ce processus permet de transformer une demande d'environ 250 kWh en un programme contrôlé d'acquisition de solutions de stockage pour le secteur commercial et industriel. Il offre à l'hôpital une feuille de route documentée pour atteindre son objectif de 1 MW et répartit les responsabilités entre les équipes chargées de l'installation photovoltaïque, du système de stockage d'énergie par batterie (BESS), des travaux électriques sur site et de l'exploitation.
FAQ
De quelles informations un hôpital a-t-il besoin avant de faire une demande de stockage par batterie ?
Veuillez fournir la hiérarchie des charges essentielles, les données relatives aux charges par intervalle, la durée de soutien requise, les caractéristiques de l'onduleur solaire, les données relatives au générateur, le schéma unifilaire, le plan d'implantation et les modes de fonctionnement souhaités.
« Environ 250 kWh », s'agit-il du nom d'un modèle de KRL Power ?
It is a customer energy target. KRL’s publicly listed nearby cabinet options include the 241 kWh KRL-B241 and the 261 kWh KRL-B261L. The final selection follows the approved site design.
Comment un hôpital calcule-t-il l'autonomie du système BESS ?
L'ingénieur de projet calcule la durée de fonctionnement à partir du programme de charge approuvé, de la limite d'énergie utilisable, du réglage de la réserve, de la consommation des équipements auxiliaires, des pertes de conversion et des conditions d'exploitation de la configuration choisie.
Le système BESS initial d'un hôpital peut-il être étendu pour atteindre une puissance de 1 MW ?
Un plan par étapes peut favoriser la croissance future lorsque les appareillages de commutation, les dispositifs de protection, le tracé des câbles, les systèmes de commande, l'agencement et les limites commerciales sont conçus en fonction du concept d'extension approuvé.
Quel modèle KRL correspond le mieux à une demande de 250 kWh pour un système à refroidissement par air ?
Le modèle KRL-B241 commercialisé présente une énergie nominale de 241 kWh, une puissance nominale en courant alternatif de 125 kW, une climatisation industrielle et un indice de protection IP54. L'équipe chargée du projet doit examiner les conditions réelles du site ainsi que l'architecture du système.
Qu'apporte le modèle KRL-B261L à ce comparatif ?
Le modèle KRL-B261L commercialisé présente une capacité nominale de 261 kWh, une puissance nominale en courant alternatif de 125 kW, un système de refroidissement par liquide et un boîtier de batterie conforme à la norme IP65. Il nécessite une étude de projet spécifique au modèle.
Le système BESS peut-il fonctionner avec les installations photovoltaïques solaires existantes de l'hôpital ?
L'architecture du système de stockage d'énergie par batterie (BESS) choisie doit être vérifiée en fonction du modèle précis d'onduleur photovoltaïque, du mode de couplage, de la tension, des dispositifs de protection, de l'interface de communication et des paramètres de fonctionnement.
Quels éléments un hôpital doit-il inclure dans un schéma unifilaire de son système de stockage d'énergie ?
Inclure le système de stockage d'énergie (BESS), le système de contrôle de puissance (PCS), le système photovoltaïque (PV), le groupe électrogène le cas échéant, le raccordement au réseau public, les points de comptage, les équipements de protection, les équipements de transfert, les tableaux de charges essentielles, le dispositif de mise à la terre et les interfaces de commande.
Qui devrait gérer la répartition des BESS dans les hôpitaux ?
Le calendrier de contrôle du projet doit préciser l'autorité compétente pour les points de consigne du système de gestion de l'énergie (EMS), la coordination des grandeurs réelles (PV), les commandes des générateurs, les alarmes, les commandes d'urgence et l'accès des opérateurs.
Quels tests de réception doivent être inclus dans la passation de service d'un système BESS hospitalier ?
Tester les modes de fonctionnement prévus dans le contrat, l'ordre de priorité des charges, les communications, les alarmes, les commandes d'urgence, les données des compteurs, le processus de remise en service et la remise de la documentation.
Comment comparer les conditions de garantie ?
Comparez les équipements couverts, les conditions d'exploitation, les limites de capacité ou de performance (le cas échéant), les responsabilités en matière d'entretien, les exigences en matière de justificatifs, les exclusions et la procédure de déclaration de sinistre.
Quels sont les documents utiles pour un futur projet d'extension du BESS ?
Conserver les plans définitifs, le registre des équipements, les dossiers relatifs aux dispositifs de protection, le plan de localisation des compteurs, le plan du réseau, les exportations des paramètres, la liste des micrologiciels, les rapports d'essais, l'historique d'entretien et les bases de conception de l'extension.
Quelle serait la première mesure appropriée pour un hôpital nigérian disposant déjà d'une installation photovoltaïque ?
Rassemblez le programme de charge de l'hôpital, la documentation relative à l'onduleur solaire, le schéma unifilaire existant et les obligations en matière de continuité requises, puis demandez une expertise technique spécifique au modèle.
Ces recommandations s'appliquent-elles aux hôpitaux nigérians ?
Oui. Ce document traite d'un cahier des charges relatif à un marché public dans un hôpital nigérian. Les normes électriques locales, les exigences en matière d'importation, les conditions sur site et les autorisations doivent être prises en compte lors de l'examen final du projet.
Cette approche pourrait-elle être mise en œuvre dans des hôpitaux d'autres pays africains ?
Oui. La hiérarchie des charges, l’examen des interfaces et le processus de déploiement par étapes s’appliquent à l’ensemble des marchés, les exigences locales en matière de réseau, de conditions climatiques, d’autorisations et de services étant définies pour chaque site.
Pourquoi l'article s'appuie-t-il sur un cas hospitalier anonyme ?
The case preserves the customer’s procurement context while protecting private project identity and avoiding an unsupported delivery claim.
