Deur Liu, Algemene Bestuurder en Navorsings- en Ontwikkelingsingenieur by KRL Power
20 jaar C&I-energiestoerbenvaring | Voormalige Huawei R&D
Energieberging is vir baie kommersiële en industriële fasiliteite nie meer 'n opsionele toevoeging nie. Waar netwerkonderbrekings produksie ontwrig, dieselkoste aanhou styg, of groot fotovoltaïese panele nie ten volle benut kan word nie, word die energiesisteem self 'n sake-kritieke bate.
Fabrieke, mynterreine, nywerheidsparke, datasentrums en afgeleë fasiliteite het nie net 'n groot battery nodig nie. Hulle het 'n energieknooppunt nodig wat in staat is om fotovoltaïese opwekking, batteryberging, nutskrag, dieselopwekking en wisselende laste te koördineer sonder om 'n ingewikkelde versameling afsonderlik verkrygde toerusting te skep.

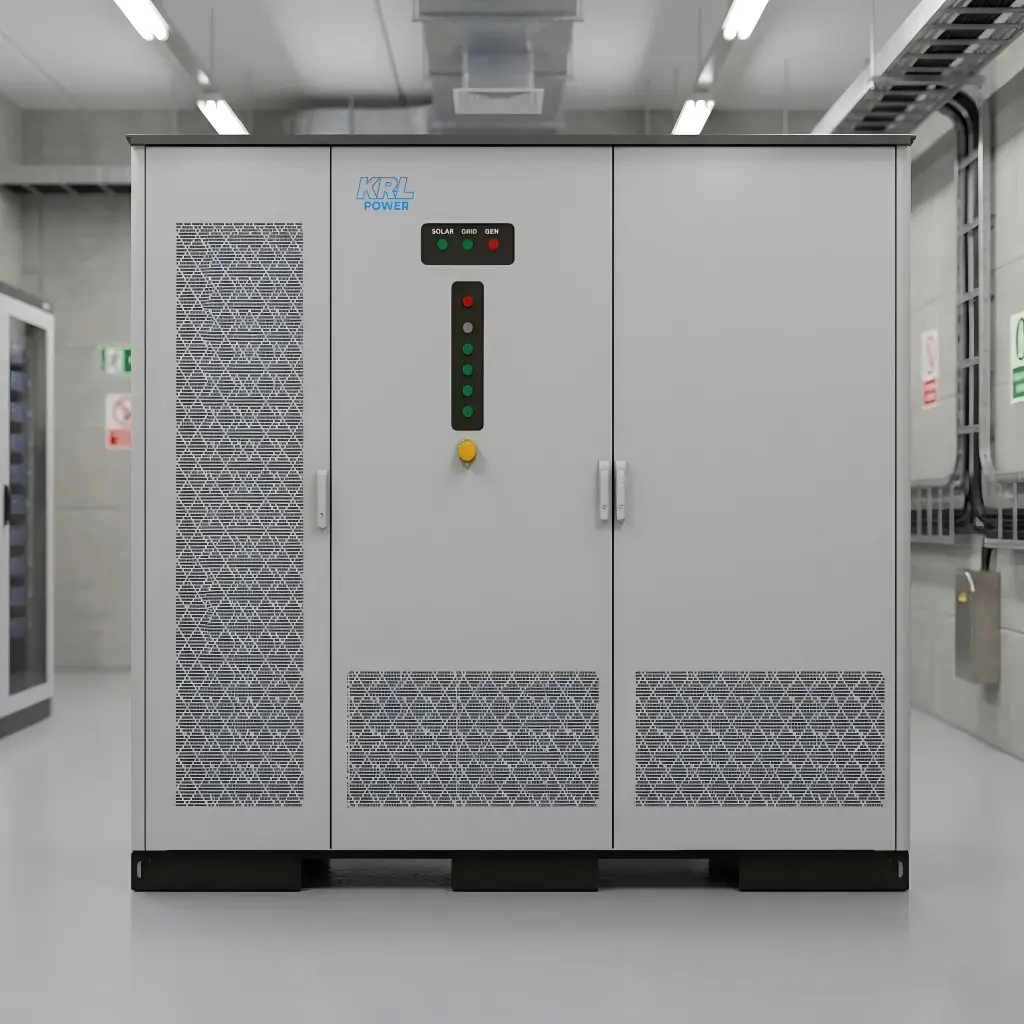

Die KRL B522L 250kW/522kWh vloeistofgekoelde energiestoorstelsel is ontwikkel vir hierdie vereiste. Dit integreer 'n 522 kWh litiumysterfosfaatbattery, 'n 250 kW tweerigting-PCS, 'n 240 kW dubbelkanaal-MPPT, BMS, EMS en 'n dieselgenerator-koppelvlak in een hoogs geïntegreerde kas.
Vir kopers is die werklike waarde nie net die kapasiteit nie. Die stelsel skep 'n beheersbare energiecentrum wat afhanklikheid van die netwerk kan verminder, sonbenutting kan verbeter, dieselbedryfsure kan beperk en kritieke laste kan beskerm.
Watter probleem probeer die koper eintlik oplos?
Die meeste navrae oor projekte fokus aanvanklik op een getal: Hoeveel kilowattuur het ek nodig? Daardie getal alleen is nie genoeg om 'n kommersiële energiestoorstelsel te kies nie.
'n Tegnies gesonde konfigurasie moet vier afsonderlike vrae beantwoord:
- Hoeveel deurlopende krag moet die stelsel lewer?
- Hoeveel uur moet die beskermde laste werk?
- Hoeveel fotovoltaïese krag is beskikbaar vir dagtydse laste en batterylaai?
- Wat moet gebeur wanneer sowel sonenergie as gestoorde energie onvoldoende is?
Die 250 kW PCS bepaal die kas se beoordeelde laaivermoë en ontlaaivermoë. Die 522 kWh-battery bepaal sy nominale gestoor energie. Hierdie twee waardes moet saam beoordeel word.
Byvoorbeeld kan 'n 522 kWh-battery teoreties 'n konstante 250 kW-lading vir ongeveer 2,09 uur ondersteun. Dit kan teoreties 'n 100 kW-lading vir ongeveer 5,22 uur ondersteun. Die werklike bedryfstyd sal korter wees nadat voorsiening gemaak is vir 'n reserveladingstoestand, omskakelingsverliese, batteryskermsbeperkings, temperatuur, veroudering en oorgangsladingvraag.
| Gemiddelde ondersteunde las | Teoretiese looptyd vanaf 522 kWh |
|---|---|
| 250kW | 2,09 ure |
| 200kW | 2,61 uur |
| 150kW | 3,48 uur |
| 100kW | 5.22 ure |
Dit is voorlopige energieberekeninge, nie gewaarborgde bedryfstye nie. Finale groottebepaling vereis die terrein se intervalbelastingprofiel en die ooreengekome bruikbare SOC-venster.
Motor-aanloopstroom is 'n ander belangrike oorweging. 'n Fasiliteit met 'n gemiddelde las van 150 kW kan steeds 'n piekvraag van 250 kW oorskry tydens die gelyktydige aanloop van pompe, kompressors, vervoerbandtoerusting of HVAC-toerusting. Die motor-aanloopvolgorde, VFD-konfigurasie en piekvraag moet dus voor die finale keuse van die stelsel geverifieer word.
Een kabinet vir sonkrag-, berging-, netwerk- en dieselkoördinering
Die B522L is ontwerp as 'n sonkrag-opberg-diesel-mikro-net alles-in-een-kas eerder as 'n batterykas wat afhanklik is van verskeie eksterne omskakeltoestelle.
Die korrekte stelselkonsep is: PV array → integrated dual-channel MPPT → DC energy system → battery and integrated PCS → AC distribution → industrial loads.
Die netwerk en die dieselgenerator is gekoppel deur die projek se goedgekeurde wisselstroom-skakelinrigting, beskermings- en verspreidingsontwerp. Die EMS koördineer dan die beskikbare energiewette volgens lasvraag, battery-SOC, sonproduksie, tariefperiodes en generatorbedryfsreëls.
Omdat die B522L reeds 240 kW MPPT-kapasiteit en 'n 250 kW PCS insluit, moet daar nie 'n bykomende eksterne PV-omsetter of eksterne MPPT by die standaardtopologie gevoeg word nie, tensy 'n spesifieke projek 'n afsonderlik ontwerpte AC-gekoppelde PV-substelsel vereis.
Hierdie vlak van integrasie verminder toerustingkoppelvlakke, vereenvoudig beheerverantwoordelikheid en gee die EPC-span 'n duideliker inbedryfstellingsgrens.
Waarom die KRL B522L by hoëkrag C&I-projekte pas
Die B522L beklee 'n effektiewe middelposisie tussen kleiner C&I-kaste en multi-megawatt gekontainerde stelsels. 'n Enkele kas kan aansienlike industriële laste ondersteun sonder om die koper onmiddellik tot 'n groot konteneroplossing te dwing.
Gebalanseerde krag en energiekapasiteit
Die kombinasie van 250 kW beoordeelde PCS-krag en 522 kWh batteryenergie verskaf ongeveer 'n twee-uur nominale duur by volle beoordeelde ontlading. Dit is geskik vir piekvlakvermindering, fotovoltaïese energieverskuiwing, ondersteuning tydens kort- tot mediumonderbrekings en son-diesel mikro-netbedryf.
Direkte verbinding vir 'n groot PV-paneelveld
The integrated 240kW MPPT provides two MPPT channels with a 250–850Vdc operating range. This allows two PV sub-arrays or differently oriented PV strings to be managed without installing a separate standard PV inverter in the base architecture.
Rooster-aangeslote en buite-roostervermoë
Dieselfde kas ondersteun roostergekoppelde en buite-rooster bedryfsmodusse. Tydens 'n roosteronderbreking kan die stelsel binne minder as 10 ms oorgeskakel word na buite-roostervoorsiening volgens die goedgekeurde stelselkonfigurasie.
Hierdie vinnige oorgang is waardevol vir produksiebeheer, kommunikasie en baie kommersiële laste. Dit behoort egter nie outomaties as 'n vervanging vir elke dubbele omskakeling-UPS beskou te word nie. Datacentrumbedieners, mediese veiligheidsisteme en uiters sensitiewe prosesbeheerstelsels mag steeds 'n toegewyde UPS-laag en gekoördineerde oordragtoetsing vereis.
Dieselgenerator-koördinering
'n geïntegreerde dieselgenerator-koppelvlak stel die EMS in staat om die generator as 'n beheerde rugsteunbron te gebruik. In plaas daarvan om die generator voortdurend by 'n ondoeltreffende lae belasting te laat loop, kan die stelsel fotovoltaïese energie en gestoor energie prioritiseer en dan die generator start of belas wanneer die battery-SOC, belastingvraag of bedryfskedules dit vereis.
Vloeistofafkoeling vir veeleisende omgewings
Vloeistofkoeling help om temperatuurverskille oor die batterystelsel te beheer en ondersteun meer konsekwente werking tydens hoë-krag-siklusse. Die bevestigde bedryfstemperatuurbereik vir hierdie konfigurasie is -30°C to 55°C.
Die batterykas is beoordeel as IP65. Finale buitelugontplooiing moet steeds dreinering, vloedlyng, ventilasieklaring, brandseparasie, fondasielading, omgewingsstof, soutmis, hoogte en plaaslike elektriese kodes in ag neem.
KRL B522L Tegniese Spesifikasies
| Item | KRL B522L spesifikasie |
|---|---|
| Model | KRL-B522L-250H3S-240M2-HX1 |
| Batterychemie | Lithiumysterfosfaat |
| Gegradueerde batterye-energie | 522 kWh |
| Nominal batterystroomspanning | Agteruit |
| Gegradueerde batterykapasiteit | 628Ah |
| PCS-gegradeerde krag | 250kW |
| Aansluitings-/afsny-uitset | 400Vac/230Vac, driefase |
| Gegradueerde frekwensie | 50Hz/60Hz |
| Maximum wisselstroom | driehonderd sewe en vyftig A |
| PV-ingangsvermogen | 240 kW |
| MPPT-kanale | 2 |
| MPPT-spanningsreeks | 250–850Vdc |
| Maximum PV-spanning | 950 V gelykstroom |
| Rooster-/buitenrooster-skakeling | Minder as 10 ms |
| Dieselgeneratorhawe | Ingesluit |
| Beheerintegrasie | BMS, PCS en EMS |
| Batterykoeling | Vloeistofkoeling |
| Batterykasbeskerming | IP65 |
| Kommunikasies | RS485, WiFi of 4G, afhangende van die konfigurasie |
| Bedryfstemperatuur | -30°C to 55°C |
| Parallelvermoë | Tot 6 kaste, onderhewig aan stelselontwerp |
| Ongeveer afmetings | 2480 × 1400 × 2050mm |
| Benaderde gewig | 4,900kg |
Kopers wat verskillende kapasiteite vergelyk, kan ook die volledige hersien. KRL kommersiële en industriële energiestoorprodukreeks.
Hoe die Energiehub werk
Son-prioriteitsbedryf
Gedurende dagligure ondersteun fotovoltaïese energie eers die aktiewe las. Beskikbare oortollige krag laai die battery op. Wanneer die sonopbrengs weens wolke of aandvraag afneem, voorsien die battery die verskil.
By die volle 240 kW PV-inset is die teoretiese tyd om 522 kWh te lewer ongeveer 2,18 uur. Die werklike herlaaityd is langer omdat die PV-stelsel ook fasiliteitslaste kan ondersteun, terwyl die laaivermoë beïnvloed word deur straling, SOC-beperkings, temperatuur en omskakelingsverliese.
Piekvlakvermindering en beheer van elektrisiteitskoste
In 'n aan die netwerk gekoppelde fasiliteit kan die EMS die battery ontlaai wanneer die netwerkvraag 'n gekontrakteerde limiet naderkom of gedurende duur tariefperiodes. Dit kan herlaai word gedurende goedkoper periodes of wanneer oortollige fotovoltaïese opwekking beskikbaar is.
Die finansiële resultaat hang af van die plaaslike tarief. 'n Koper moet vraagfooie, tydgebruikspryse, uitvoerverbod en ten minste 30 dae se lasdata verskaf voordat 'n ROI-berekening aangevra word. Vir 'n breër projekbeplanningsuitsig, sien KRL se kommersiële en industriële ESS-oplossings.
Buiten-net mikro-netbedryf
In afgeleë gebiede kan sonkrag as die primêre energiebron dien, die battery as die balans- en nagbron, en die dieselgenerator as langdurige rugsteun.
Hierdie reëling kan brandstofverbruik, generatorlooptyd, onderhoudsfrekwensie en brandstofleweringsrisiko verminder. Dit beteken nie dat die generator altyd verwyder kan word nie. Vir 'n missiekritieke aflyn-terrein hang die vereiste dieselkapasiteit af van seisoenale sontoestande, aanvaarbare outonomie, batterylaaistrategie en die gevolge van verlengde slegte weer.
Bedryf met rugsteunkrag
Wanneer die nutsvoorsiening faal, kan die kas die geselekteerde kritieke lasbus ondersteun. Nie-essensiële laste moet gewoonlik geïsoleer of outomaties afgeskakel word sodat gestore energie nie deur lae-prioriteit toerusting verbruik word nie. Fasiliteite wat hierdie funksie evalueer, kan ook KRL se riglyne hieroor hersien. kommersiële batterypak vir kragonderbrekings.
Waar hierdie stelsel die meeste waarde skep
- Fabrieke en nywerheidsparke: Verminder aanvraagpieke, absorbeer dak-PV-energie en beskerm geprioritiseerde produksietoerusting teen kort onderbrekings en onstabiele netwerke.
- Mynbougebiede, olievelde en afgeleë nywerheidsterreine: Verskuif 'n deel van die dieselgenerasie terwyl die generatorondersteuning vir verlengde periodes met lae sonlig en ongewoon swaar laste behou word.
- Datacenters en kommunikasiefasiliteite: Ondersteun fasiliteitsvlak-veerkragtigheid en energiekostebestuur terwyl kritieke IT-laste gekoördineer word met die terrein se UPS en verspreidingsargitektuur.
- Hospitale en noodsorgfasiliteite: Verskaf 'n bykomende laag energie-veerkragtigheid wanneer kritieke en nie-kritieke stroombane korrek geskei is en plaaslike rugsteunregulasies nagekom is.
- Kommersiële sentrums en EV-laaistasies: Beperk die roostervraag wat deur HVAC, verkoeling of gelyktydige voertuiglaai geskep word, terwyl plaaslike sonkonsumptie verhoog word.
Skaal van een kabinet na 'n meerkas-stelsel
Tot ses B522L-kaste kan parallel gekonfigureer word, wat ongeveer 3,132 MWh nominale batterykapasiteit en tot 1,5 MW gesamentlike PCS-krag lewer.
Parallelvermoë moet nie geïnterpreteer word as bloot om kaste aan dieselfde kabel te koppel nie. 'n Meerkasontwerp vereis behoorlik beoordeelde busbane of 'n kombineerkas, wisselstroomskakelinrigting, beskermingskoördinering, transformatorvermoë, kortsluitinganalise, aarding, kommunikasie en 'n terreinvlak-EMS-strategie.
Hierdie koppelvlakke moet in die eerste fase van die enkellynskema gereserveer word as die koper toekomstige uitbreiding verwag. Deur dit vroeg te beplan, word vervanging van te klein transformators, skakelhersteltoerusting of kabels later vermy.
Wat die koper moet bevestig voordat hy bestel
- 24-uur-ladingsprofiel, verkieslik in 15-minuutintervalle
- Deurlopende las, pieklas en motorstartvraag
- Kritiese en nie-kritiese vragseparasie
- Benodigde rugsteunperiode
- Bestaande of beplande fotovoltaïese kapasiteit en stringdata
- Rooster spanning, frekwensie, transformator kapasiteit en onderbrekingspatroon
- Dieselgeneratorgradering, spanning, beheerunit en kommunikasie-koppelvlak
- Benodigde netwerk-gekoppelde, aflyn- en swart-startfunksies
- Plaaslike temperatuur, hoogte, vogtigheid, stof- en vloedtoestande
- Huidige enkellijnschema en beskermingsopstelling
- Verwagte toekomstige uitbreiding
- Leweringsland, projekskedule en Incoterms
- EPC, bekabeling, transformator, skakelhersteltoerusting en omvanggrense van inbedryfstelling
Sodra hierdie besonderhede beskikbaar is, kan KRL bevestig of een B522L-kas voldoende is, of die projek eerder verskeie kaste of 'n groter gekontainerde stelsel moet gebruik.
Waarom direk met KRL Power werk?
KRL Power is 'n bronvervaardiger met 'n batteryvervaardigingsbasis wat dateer van 2005 en ingenieursvermoë wat selle, PACK's, BMS-integrasie en volledige C&I-energiebergingstelsels dek.
Vir kopers en EPC-vennote bied direkte fabriek samewerking praktiese voordele: konfigurasie kan in lyn gebring word met die werklike lasprofiel, kommunikasie-koppelvlakke kan voor produksie bevestig word, en uitbreidingsvereistes kan in die oorspronklike elektriese ontwerp ingesluit word.
Die doel is nie om die grootste moontlike battery te verkoop nie. Dit is om die korrekte balans van krag, energie, soninset, generatorondersteuning en bedryfslogika vir die projek te lewer.
Versoek 'n projekspesifieke konfigurasie
Die KRL B522L is 'n sterk keuse wanneer 'n projek krag van 250 kW-klas benodig, sowat twee uur se nominale volle kragberging, 'n groot direkte PV-inset en gekoördineerde netwerk-/dieselondersteuning in een geïntegreerde kas.
Stuur jou lasprofiel, enkellynskets, PV-inligting, generatorpesifikasies, terreinomstandighede en outonomie-teiken aan KRL. Ons ingenieurspan sal 'n voorlopige argitektuur, toerustingkonfigurasie en kommersiële kwotasie vir jou projek voorberei.
Gee die volledige oorsig KRL B522L 250kW/522kWh produkspesifikasie of kontak KRL Power vir 'n op maat gemaakte sonkrag-berging-diesel-mikro-netvoorstel.
V&A
Kan een B522L 'n 250 kW industriële las vir twee uur aandryf?
The nominal calculation is 522kWh ÷ 250kW = 2.09 hours. Actual runtime will be lower after reserve SOC, conversion losses, battery protection limits, ageing and auxiliary consumption are considered. KRL must review the load profile before confirming the guaranteed operating window.
Kan die PV-paneel direk aan die kas gekoppel word?
Yes. The B522L includes a 240kW MPPT with two MPPT channels and a 250–850Vdc operating range. PV strings must be designed within the permitted voltage and current limits. A separate PV inverter is not required for the standard DC-coupled configuration.
Kan die stelsel 'n dieselgenerator heeltemal vervang?
Dit kan die generator se bedryfstyd en brandstofverbruik aansienlik verminder, maar volledige vervanging hang af van die las, fotovoltaïese hulpbron, vereiste outonomie en seisoenale weer. Kritieke aflynfasiliteite behou gewoonlik 'n generator vir verlengde periodes met lae sonlig, tensy voldoende bykomende batterye en fotovoltaïese redundansie geïnstalleer is.
Maak die oordragstyd van minder as 10 ms die stelsel 'n UPS?
Dit bied 'n vinnige oorgang van die kragnet na buite-net, maar dit is nie outomaties 'n plaasvervanger vir elke toegewyde UPS nie. Sensitiewe bedieners, mediese toestelle en prosesbeheerstelsels moet saam met die volledige UPS, skakelhersteltoerusting en beskermingsargitektuur getoets word.
Hoe vinnig kan die 522 kWh-battery herlaai word?
By die teoretiese maksimum PV-inset van 240 kW verteenwoordig 522 kWh ongeveer 2,18 uur se energie. Werklike laai neem langer in beslag omdat sonopbrengs wissel, fasiliteitslaste 'n deel van die PV-krag kan verbruik, en die BMS SOC-, temperatuur- en laaibeperkings toepas.
Kan die B522L met 'n bestaande sonkragstelsel werk?
Ja, maar die bestaande argitektuur moet hersien word. Nuwe PV-stringe mag aan die geïntegreerde MPPT gekoppel word binne sy spanning- en stroomgrense. As die terrein reeds AC-gekoppelde PV-omvormers het, moet KRL die beheer, anti-eilandvorming, uitvoerbeperking en aflynkompatibiliteit verifieer.
Kan ses kaste onmiddellik in parallel gekoppel word?
Die produk ondersteun tot ses parallelle kabinet, maar die totale stelsel vereis korrek geklassifiseerde skakelharnas, busbane of 'n kombineerkas, transformatorvermoë, kommunikasieskakels, beskermingskoördinering en terreinvlak-EMS-beheer. Uitbreidingskoppelvlakke moet in die fase-een enkellyndiagram voorbehou word.
Is die hele stelsel IP65?
Die bevestigde IP65-gradering geld vir die batterykas. Die fondasiedesign, kabelinlate, spelinge, dreinering, oorstromingsbeskerming en die omliggende AC-toerusting moet steeds vir die installasiewêreld ontwerp word.
Watter inligting word benodig vir 'n akkurate EXW- of projekkwotasie?
KRL vereis die lasprofiel, piek- en deurlopende krag, outonomie-teiken, spanning en frekwensie, PV-array-data, generatorinligting, enkellynskets, terreinomstandighede, afleweringsadres, projekskedule en 'n duidelike omvanggrens vir skakelharnas, transformator, bekabeling, installasie en inbedryfstelling.
Is die B522L geskik vir toekomstige kapasiteitsuitbreiding?
Ja. Die stelsel kan deel uitmaak van 'n gefaseerde multi-kas-installasie. Die oorspronklike ontwerp moet voldoende elektriese kapasiteit, fisiese ruimte, kommunikasie-koppelvlakke en beskermingsapparaat voorbehou, sodat toekomstige kaste sonder herbouing van die hoofinfrastruktuur bygevoeg kan word.
